- 金型
- 機械部品

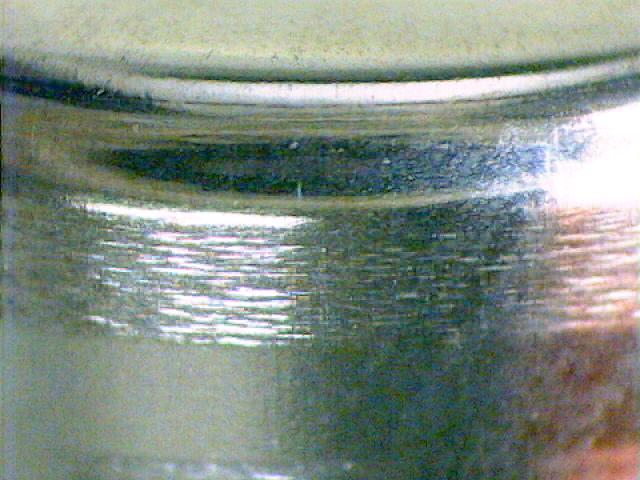

Jcoat+α
![](https://www.jcc-coating.co.jp/wp/wp-content/uploads/2022/09/③Jcoat-α(CrN).jpg)
Jcoat+αの3つの特徴
- POINT 01 寸法変化を非常に小さく抑えることができます。CVD・TD等と比較して低音処理ですが、同等寿命が期待できます
- POINT 02 繰り返し除膜、再コード処理が可能なため、金型自体を長期ご使用できます
- POINT 03 被膜下の基材から機械的強度を上げることができます。PVD膜の性能向上が図れます
Jcoat+α(複合処理)の特長
![before](https://www.jcc-coating.co.jp/wp/wp-content/uploads/2022/09/jcoat01.png)

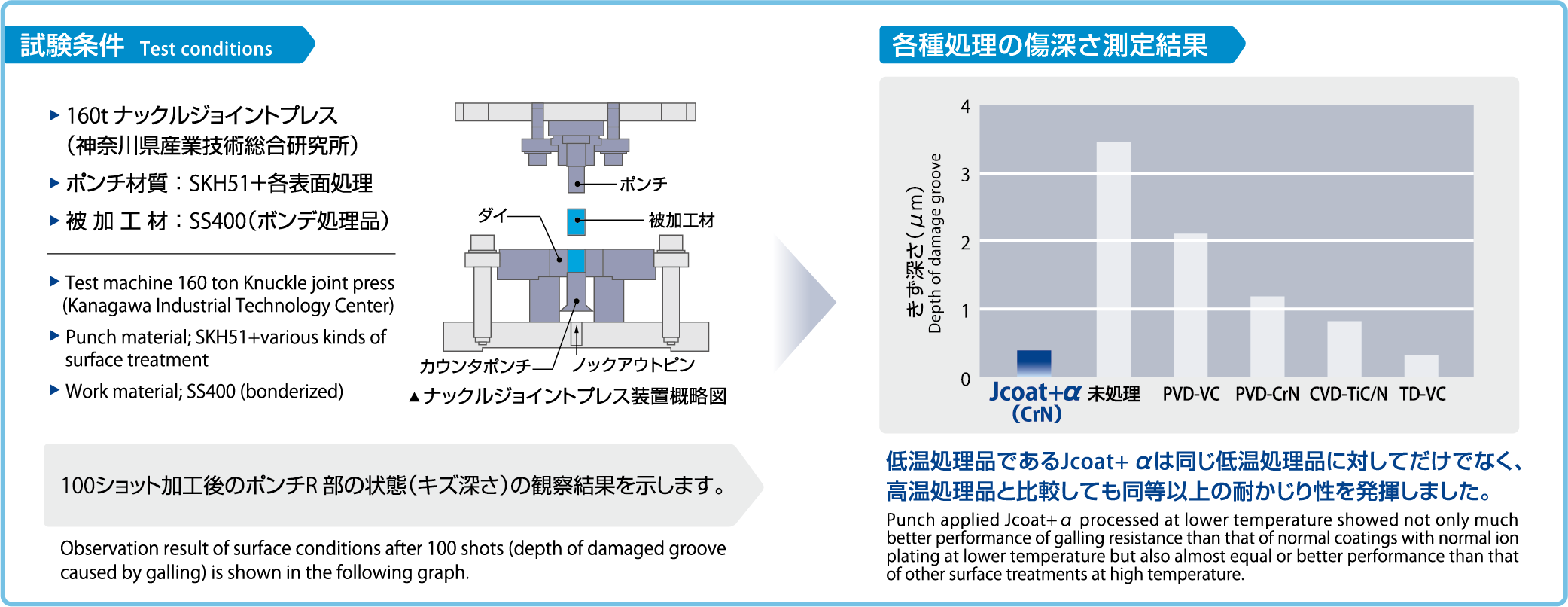

試験条件と各種処理の傷深さ測定結果
![before](https://www.jcc-coating.co.jp/wp/wp-content/uploads/2022/09/アセット-5@4x.png)

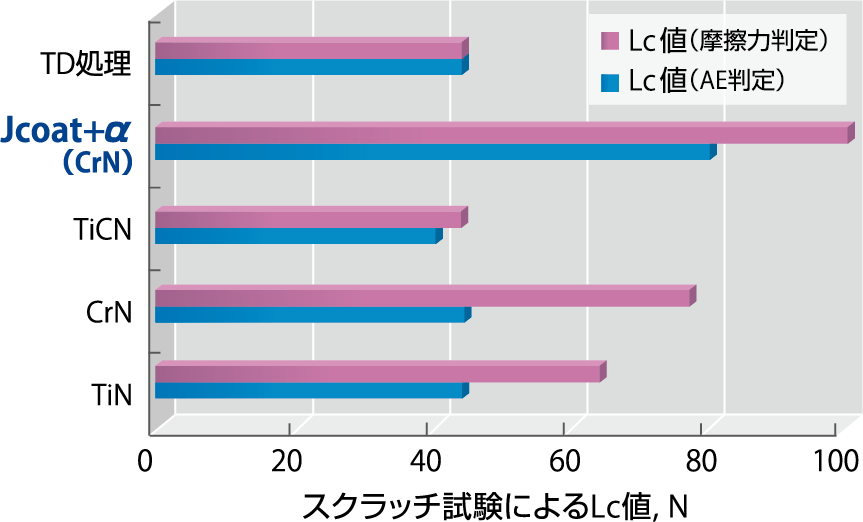

スクラッチ試験による膜密着力の比較
![before](https://www.jcc-coating.co.jp/wp/wp-content/uploads/2022/09/アセット7.png)

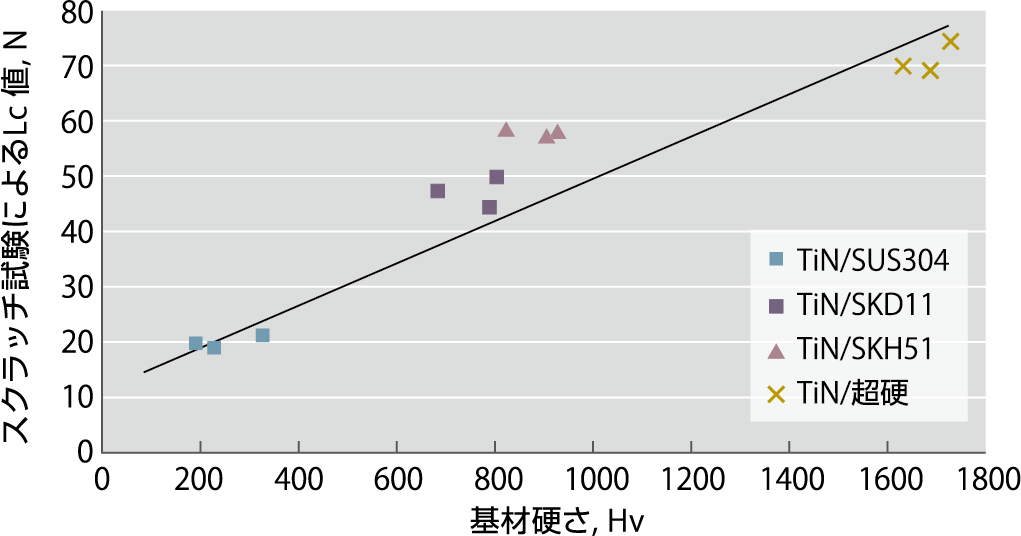

基材硬さと膜密着力の関係
![before](https://www.jcc-coating.co.jp/wp/wp-content/uploads/2022/09/アセット8.png)

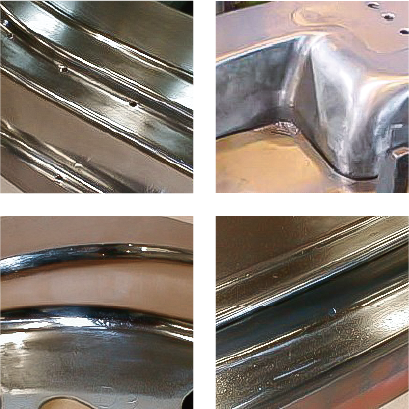

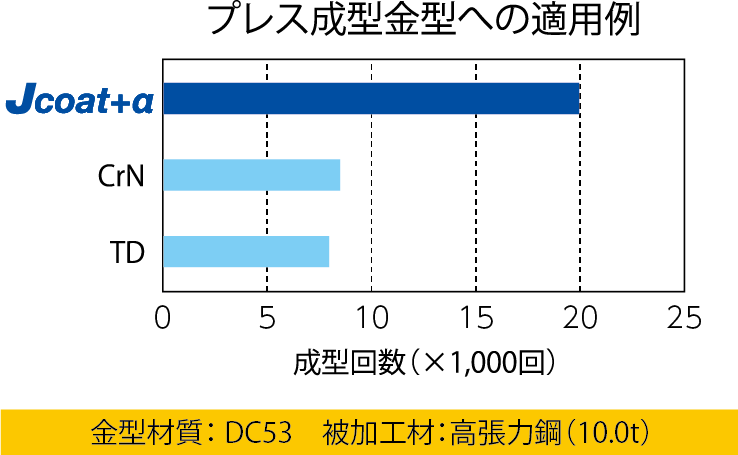

プレス成型金型への適用例
![before](https://www.jcc-coating.co.jp/wp/wp-content/uploads/2022/09/アセット-1-1.png)
![before](https://www.jcc-coating.co.jp/wp/wp-content/uploads/2022/09/アセット-2.png)

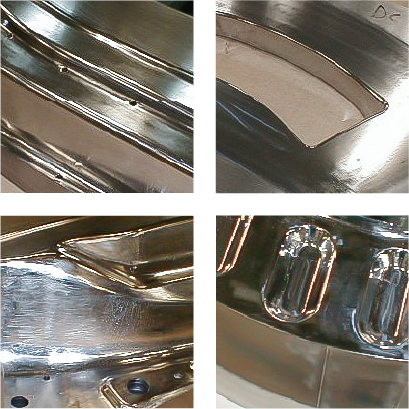

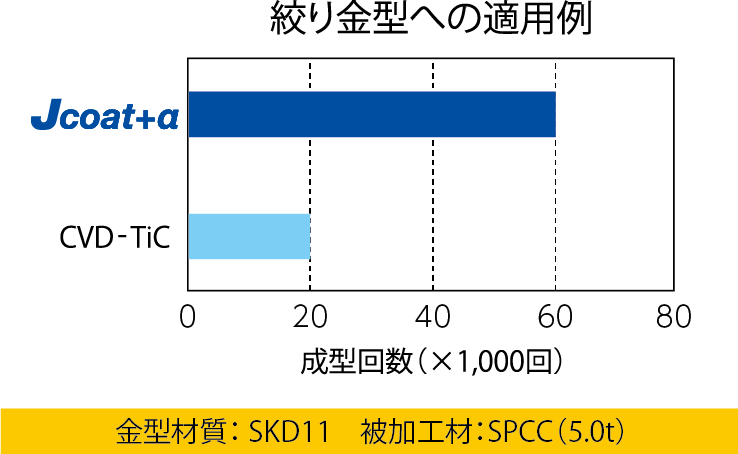

絞り金型への適用例
![before](https://www.jcc-coating.co.jp/wp/wp-content/uploads/2022/09/アセット-3-1.png)
![before](https://www.jcc-coating.co.jp/wp/wp-content/uploads/2022/09/アセット-4.png)

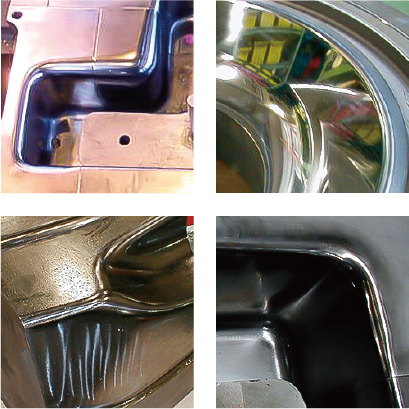

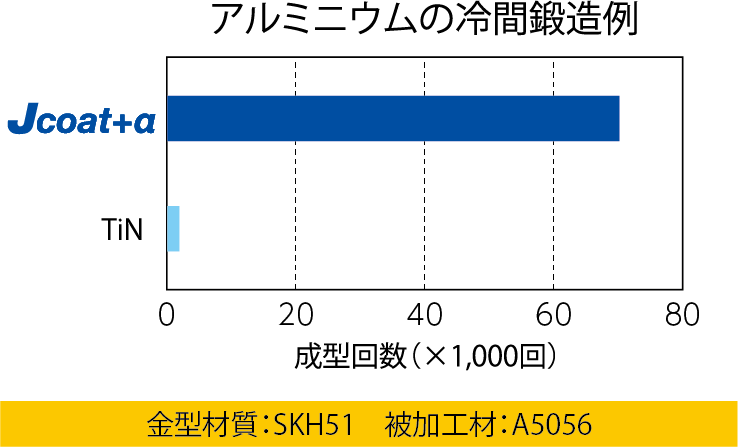

アルミニウムの冷間鍛造例
![before](https://www.jcc-coating.co.jp/wp/wp-content/uploads/2022/09/アセット-5.png)
![before](https://www.jcc-coating.co.jp/wp/wp-content/uploads/2022/09/アセット-6.png)

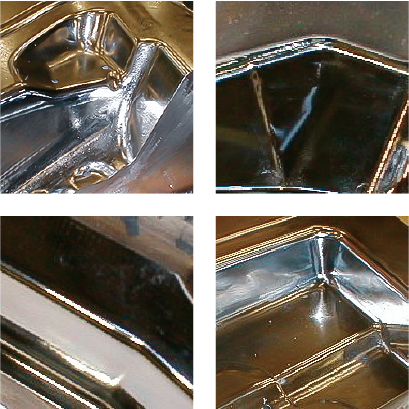

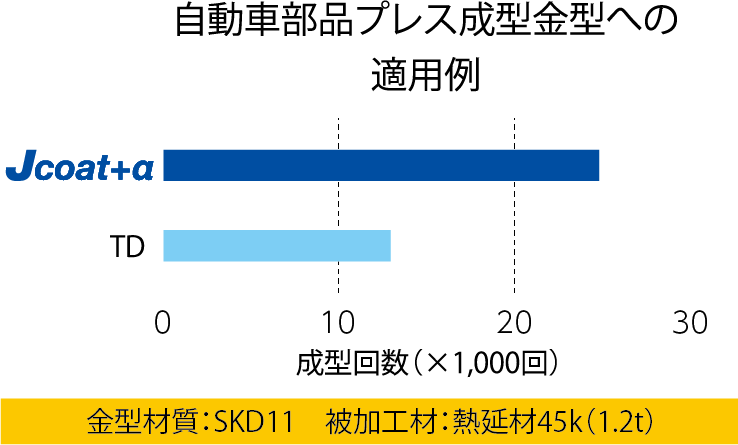

自動車部品プレス成型金型への適用例
![before](https://www.jcc-coating.co.jp/wp/wp-content/uploads/2022/09/アセット-7.png)
![before](https://www.jcc-coating.co.jp/wp/wp-content/uploads/2022/09/アセット-8.png)

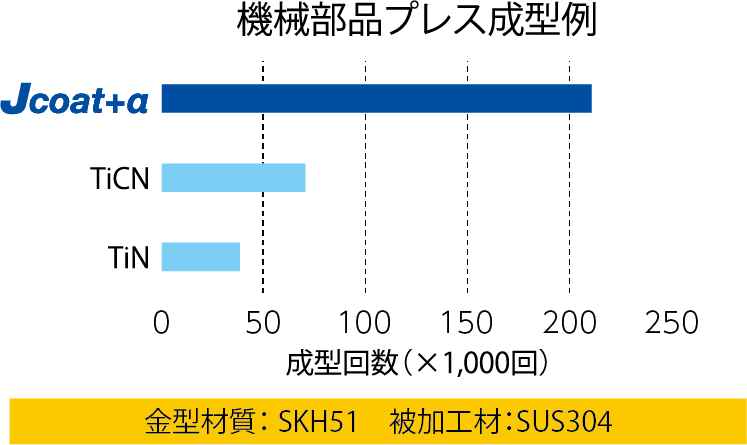

機械部品プレス成型例
![before](https://www.jcc-coating.co.jp/wp/wp-content/uploads/2022/09/アセット-9.png)
当社のコーティング技術は、製品の寿命や性能を向上させることにより、環境負荷を低減する「環境貢献型製品」です。
